Монтаж систем приточно-вытяжной вентиляции и кондиционирования, г. Химки, Юбилейный проспект, Магазин-Кафе "Река-Море"

Объект: Магазин-Кафе Река -Море площадь 123 м2.

Адрес: г. Химки, Юбилейный проспект, д. 66Ж

Срок производства работ: 3 недели

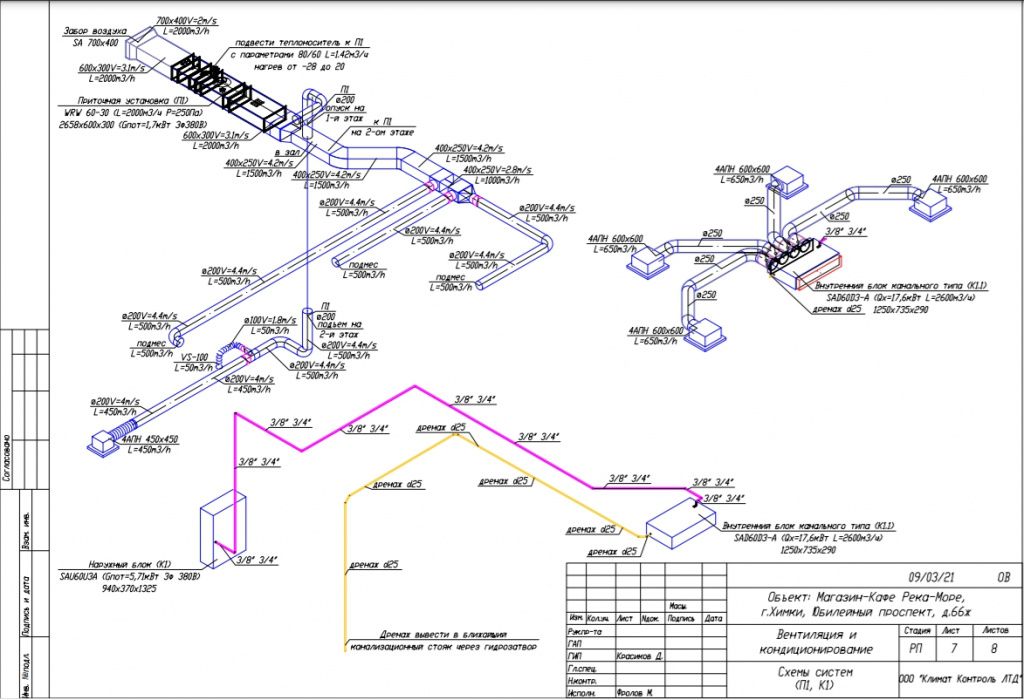

Система приточной вентиляции.

В Магазин-Кафе Река-Море площадью 123 м2 смонтирована наборная приточная установка (модульная). Данный принцип сборки был выбран для удешевления проекта (желание заказчика).

Установка обеспечивает предварительную очистку воздуха в фильтрах класса G-3, в зимний период подогревает приточный воздух в калорифере до +22⁰С. Подогрев воздуха производится водяным нагревателем (подбор мощности выполнен с учетом средне годичных параметров воздуха принятых для Москвы и области). Система укомплектована системой автоматики CHU CR1-W-1R0 которая позволяет регулировать температуру и объем подаваемого воздуха в помещения, а так же предотвращает аварийные ситуации (выявляет неисправности оборудования и исключает разморозку калорифера в зимний период).

Подача воздуха в помещения производится через вентиляционные решетки системы кондиционирования (что сокращает количество вентиляционных решеток) с расчетом расхода воздуха в зависимости от назначения помещений. Забор воздуха осуществляется через заборную решетку расположенной на фасаде здания.

Система Вытяжной вентиляции.

В помещениях Магазин-Кафе Река-Море смонтированы три системы вытяжной вентиляции. Первая и вторая обеспечивает вытяжку воздуха от технологического оборудования, а третья из торгового зала. Все системы укомплектованы частотными преобразователями для возможности регулирования расхода воздуха вытяжных систем в зависимости от загруженности технологического оборудования.

Система кондиционирования.

На данном объекте подобрано оборудование по производительности, необходимой для полной ассимиляции тепло поступлений, в том числе от освещения, техники и других источников тепла и поддержание требуемых комфортных параметров температуры воздуха в помещениях.

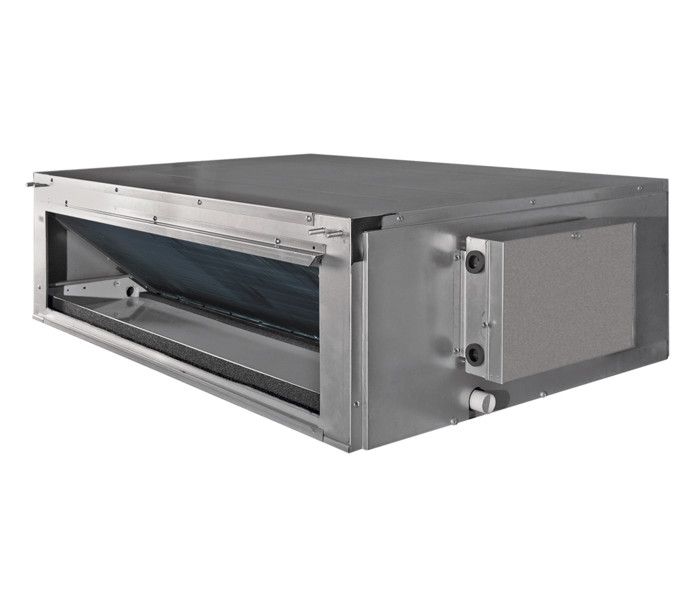

Использовали канальный тип системы кондиционирования – 1 канальный внутренний блок марки Energolux

Раздача воздуха осуществляется через потолочные решетки размером 600х600 и делится на четыре зоны для более равномерного охлаждения помещения торгового зала.

Регулирование температуры внутреннего воздуха в помещениях осуществляется с стационарного проводного  пульта управления.

• Отвод конденсата от внутренних блоков выведен в ближайший канализационный стояк через гидрозатвор.

• Дренажная система выполнена из жесткой (полимерной) трубы с организацией крепежа, предотвращающего его прогиб.
